設計実績
芳川橋水管橋外3橋耐震診断・実施設計業務委託
実績年度

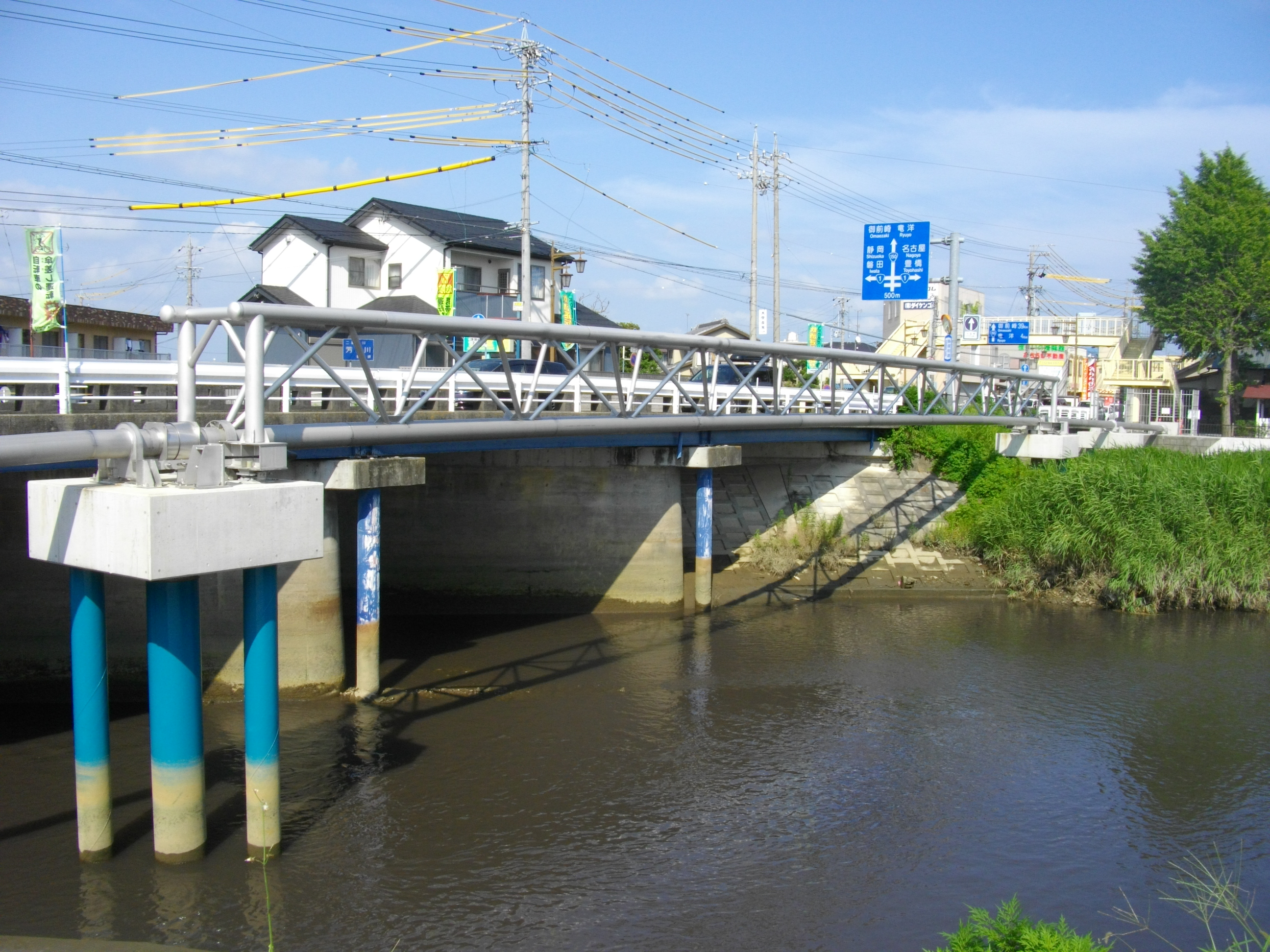

新川橋水管橋
| 旧橋 | 口径300A、総支間長 L=70.8m ６径間連続支持パイプビーム形式 |
|---|---|
| 新設 | 口径300A 配水管用ステンレス鋼管 SUS304TP |
| A2-P3 | 単純支持形式水管橋 支間長 L=13.4m |
| P3-P2 | 逆三角形ワーレントラス補剛形式水管橋 支間長 L=34.4m |
| P2-P1-A1 | 連続支持形式水管橋（二径間）L=11.9m+11.02m |
琵琶橋水管橋
| 旧橋 | 口径350A 総支間長 L=21.6m 単純支持および一端固定一端支持パイプビーム形式 |
|---|---|
| 新設 | 口径350 支間長 L=22.23m ダクタイル鋳鉄管両端固定式パイプビーム |
